端盖式滚珠丝杠 H系列
※下载3DCAD DATA请注册CADENAS WEB2CAD Inc.
特点
采用大导程，最适合高速搬运
采用丝杠轴外径1～3倍的大导程，在低转数下也可实现高速进给。有效减少振动、噪音、发热等。
采用多条螺纹，实现了螺母紧凑化
对由于大导程而容易导致螺母形状变长的问题，采用多条螺纹，实现了缩短螺母总长度和提高额定规格。
外观形状
库存研磨滚珠丝杠 HG系列／精度等级C5
- 丝杠轴终端部尚未加工，可根据客户用途，进行形状、尺寸追加加工。
- 客户使用前，需要根据使用条件，进行丝杠轴终端部进行追加加工。
性能、规格
| 轴径 | 8 ～ 32mm |
| 导程 | 12 ～ 64mm |
| 精度等级 | C5级 |
| 螺母组合种类 | 单螺母 |
| 回路结构 | 端盖式 |

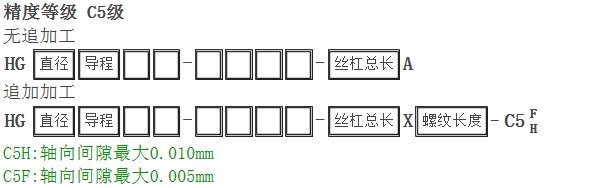

型号标示
库存研磨滚珠丝杠 HG系列／精度等级C5
